引言：工業安全的雙重防線
時光荏苒，江蘇某化工園區那場震驚全國的爆炸事故已然過去了五個春秋。這場事故如同一場慘烈的風暴，給當?shù)氐纳鷳B(tài)環境、經濟發展和民眾生活帶來了巨大的沖擊。事故發生后，滾滾濃煙和熊熊烈火的場景在人們的記憶中久久難以磨滅，大量的人員傷亡和財產損失更是讓人痛心疾首。此次事故不僅對當?shù)鼗ぎa(chǎn)業造成了重創，也引發了整個行業的深刻反思。
在事故發生之前，許多企業對于過程安全管理存在著嚴重的認知不足，往往采取“被動應對”的策略。只有當事故發生后，才會手忙腳亂地去處理，這種事后補救的方式不僅效果不佳，還可能導致更嚴重的后果。然而，在這起事故的慘痛教訓下，行業對過程安全管理的認知逐漸從“被動應對”轉向了“主動防御”。企業開始意識到，與其在事故發生后付出巨大的代價去彌補，不如在事故發生之前就采取有效的措施進行預防。
在這樣的背景下，HAZOP（危險與可操作性分析）與SIL（安全完整性等級）定級構成的“雙保險”體系應運而生，正逐漸成為石油化工、新能源、制藥等高風險行業的堅固守護屏障。HAZOP分析就像是一位經驗豐富的偵探，能夠深入細致地排查出工藝流程中潛在的危險和可操作性問題；而SIL定級則如同一位精準的測量師，對風險進行量化評估，確定安全儀表系統所需達到的安全完整性等級。
本文將通過一些企業實踐案例，深入解析這套風險管控邏輯的技術內核與管理智慧。闡述在實際工業生產中，HAZOP分析和SIL定級是如何發揮作用的，為企業的安全生產保駕護航。
一、HAZOP分析：風險識別的"顯微鏡"
（1）系統化風險解構方法論
HAZOP分析作為一種先進的風險識別方法，采用“引導詞 + 參數”的矩陣式審查方式，對工藝流程進行切片式診斷。這種方法就像是用顯微鏡觀察細胞一樣，能夠?qū)⒐に嚵鞒讨械拿恳粋€細節都放大，找出潛在的風險。例如，在化工生產中，流量和壓力是非常重要的參數，通過將“流量 + 過高”“壓力 + 過低”等引導詞與這些參數相結合，可以全面地對工藝流程進行審查。
在某石化120萬噸/年乙烯裝置改造項目中，分析團隊采用了“四步縱深法”進行HAZOP分析。首先是節點劃分，這一步就像是繪制一幅精細的地圖，將裂解爐系統分解為進料、反應、分離等15個功能模塊。每個功能模塊都有其獨特的作用和特點，通過將系統進行細致的劃分，可以更清晰地了解整個工藝流程的結構和運行方式。
接著是偏差窮舉，針對溫度控制單元，分析團隊識別出“溫度過高”等6類核心偏差。在化工生產中，溫度的控制至關重要，一旦溫度出現偏差，可能會導致化學反應失控，甚至引發安全事故。分析團隊通過對溫度控制單元的深入研究，全面地找出了可能出現的偏差情況。
然后是因果鏈追溯，分析團隊發現換熱器結焦導致的傳熱效率下降是溫度失控的主要原因。這就像是偵探破案一樣，通過層層追查，找出了問題的根源。換熱器結焦是一個常見的問題，但如果不及時處理，會逐漸影響傳熱效率，導致溫度失控。
最后是保護層驗證，原設計僅依賴DCS報警，缺乏自動聯鎖保護。DCS報警雖然能夠及時發現問題，但在一些緊急情況下，僅僅依靠報警可能無法及時有效地采取措施。因此，分析團隊建議增加自動聯鎖保護，當出現異常情況時，自動聯鎖系統能夠迅速切斷相關設備，避免事故的發生。
（2）數字化轉型新實踐
隨著科技的不斷發展，數字化轉型已經成為工業發展的必然趨勢。某新能源鋰電池工廠引入了HAZOP智能分析平臺，實現了三大突破。
首先是知識圖譜驅動，該平臺內置了5000 + 歷史案例庫，能夠自動匹配相似風險場景。這就像是一個擁有豐富經驗的專家團隊，能夠根據以往的案例為當前的問題提供解決方案。在鋰電池生產過程中，可能會遇到各種不同的風險場景，通過知識圖譜驅動，平臺可以快速準確地找到相似的案例，為分析人員提供參考。
其次是實時數據融合，將SCADA系統的溫度梯度數據導入分析模型。SCADA系統能夠?qū)崟r監測生產過程中的各種數據，將這些數據與分析模型相結合，可以更準確地分析風險。例如，溫度梯度數據能夠反映鋰電池內部的溫度變化情況，通過對這些數據的分析，可以及時發現潛在的安全隱患。
最后是VR模擬驗證，對電解液輸送偏差進行沉浸式后果推演。VR技術可以創建一個逼真的虛擬環境，讓分析人員身臨其境地感受電解液輸送偏差可能帶來的后果。通過這種方式，可以更直觀地了解風險的嚴重性，為制定應對措施提供依據。
二、SIL定級：風險量化的"標尺"
（1）從定性到定量的跨越
當HAZOP識別出某加氫反應器的“壓力失控”風險后，某石化公司采用LOPA保護層分析進行定量評估。在傳統的風險評估中，往往采用定性的方法，只能大致判斷風險的高低，而無法準確地量化風險。LOPA保護層分析則實現了從定性到定量的跨越，能夠更精確地評估風險。

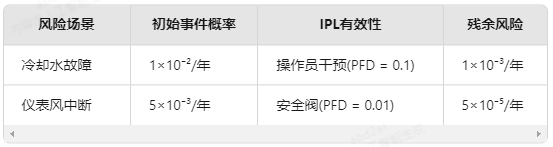

通過對不同風險場景的分析，某石化公司列出了如下表格：
從表格中可以看出，不同的風險場景具有不同的初始事件概率和IPL有效性，通過計算可以得出殘余風險。根據計算結果，該石化公司得出需增設SIL2級聯鎖系統，將風險降至可接受范圍（<1×10??/年）。SIL2級聯鎖系統能夠在出現異常情況時迅速采取措施，確保加氫反應器的安全運行。
（2）全生命周期管理要點
賽為安全工藝安全咨詢團隊為某知名藥企建立了SIL管理體系，該體系涵蓋了設計、運維和退役三個階段。
在設計階段，采用IEC 62443標準進行網絡安全評估。隨著工業自動化程度的不斷提高，網絡安全問題日益突出。在制藥生產中，一旦網絡受到攻擊，可能會導致生產數據泄露、生產過程失控等嚴重后果。因此，采用IEC 62443標準進行網絡安全評估，可以確保藥企的生產系統在設計階段就具備較高的網絡安全性。
在運維階段，開發SIL健康度指數模型，動態監測傳感器漂移。傳感器是安全儀表系統的重要組成部分，其準確性直接影響到系統的安全性。隨著時間的推移，傳感器可能會出現漂移現象，導致測量數據不準確。通過開發SIL健康度指數模型，能夠?qū)崟r監測傳感器的運行狀態，及時發現傳感器漂移問題，并采取相應的措施進行調整。
在退役階段，建立SIS部件壽命預測算法，精確規劃更換周期。SIS部件在長期使用過程中會逐漸老化，其性能也會逐漸下降。如果不及時更換老化的部件，可能會導致安全儀表系統失效。通過建立SIS部件壽命預測算法，可以根據部件的使用情況和性能變化，精確地規劃更換周期，確保安全儀表系統的可靠性。
三、"雙保險"邏輯的協同效應
（1）技術耦合路徑
在某石化集團LNG接收站項目中，HAZOP與SIL的協同效應得到了充分體現。
首先是風險分級管控，HAZOP識別出32項重大風險，其中9項進入SIL定級。通過HAZOP分析，可以全面地識別出項目中的潛在風險，然后根據風險的嚴重程度進行分級。對于那些嚴重程度較高的風險，進入SIL定級階段進行進一步的評估和管控。這種風險分級管控的方式可以更加有針對性地對風險進行處理，提高風險管理的效率。
其次是保護層優化，將原設計的3層防護（DCS + 安全閥 + 消防）升級為5層防護。在原設計中，3層防護措施雖然能夠在一定程度上保障項目的安全，但可能存在一些不足之處。通過HAZOP與SIL的協同分析，發現了原設計中防護措施的薄弱環節，并進行了優化升級。升級后的5層防護措施能夠提供更全面、更可靠的安全保障。
最后是成本效益平衡，通過定量分析避免過度設計，節約安全儀表投資1200萬元。在進行安全儀表系統設計時，既要考慮系統的安全性，又要考慮成本效益。過度設計可能會導致安全儀表系統的成本過高，而設計不足則可能會影響系統的安全性。通過HAZOP與SIL的協同分析，進行定量計算，可以在滿足安全要求的前提下，合理地確定安全儀表系統的配置，避免過度設計，從而節約投資成本。
（2）管理融合實踐
某科技公司還開發了管理平臺，實現了流程貫通、變更聯動和知識沉淀。
流程貫通方面，HAZOP分析數據自動生成SIL驗算輸入?yún)?shù)。在傳統的管理模式下，HAZOP分析和SIL驗算往往是兩個獨立的過程，數據之間缺乏有效的流通。通過“雙保險”管理平臺，實現了HAZOP分析數據與SIL驗算輸入?yún)?shù)的自動對接，大大提高了工作效率。
變更聯動方面，工藝參數修改時自動觸發相關SIF回路復核。在工業生產中，工藝參數可能會根據生產需求進行修改。一旦工藝參數發生變化，可能會影響到安全儀表系統的安全性。通過“雙保險”管理平臺，當工藝參數修改時，系統會自動觸發相關SIF回路的復核，確保安全儀表系統能夠適應新的工藝參數。
知識沉淀方面，構建企業級風險數據庫，支持AI輔助決策。企業在長期的生產過程中積累了大量的風險數據和經驗，通過構建企業級風險數據庫，可以將這些數據和經驗進行有效的整合和管理。同時，利用AI技術對數據庫中的數據進行分析和挖掘，為企業的決策提供支持。
四、行業最佳實踐解析
案例1：某精細化工HAZOP - SIL一體化項目
某精細化工創新采用“三同步”工作法，取得了顯著的成效。
同步分析方面，HAZOP主席與SIL工程師聯合辦公。在傳統的工作模式下，HAZOP分析和SIL定級往往由不同的團隊分別進行，溝通和協作存在一定的困難。通過HAZOP主席與SIL工程師聯合辦公，實現了兩個團隊的實時溝通和協作，能夠及時解決分析過程中遇到的問題。
同步驗證方面，在HAZOP階段預判SIL定級可能性。在HAZOP分析過程中，不僅要識別出潛在的風險，還要對這些風險的SIL定級可能性進行預判。這樣可以在早期就對風險進行有效的評估和管控，避免后期出現不必要的調整和變更。
同步迭代方面，SIL驗算結果反哺HAZOP建議措施優化。SIL驗算結果能夠為HAZOP分析提供更準確的風險評估信息，根據這些信息可以對HAZOP建議措施進行優化。通過這種同步迭代的方式，可以不斷提高風險管理的水平。
項目實施后，設備故障率下降47%，安全儀表誤動作次數減少82%。這充分證明了“三同步”工作法的有效性，為企業的安全生產提供了有力保障。
案例2：某氫能儲運企業風險管控
針對液氫儲罐的BOG（蒸發氣體）風險，某氫能企業采取了一系列有效的管控措施。
首先，HAZOP發現“絕熱失效”導致超壓的潛在路徑。在液氫儲運過程中，絕熱失效是一個潛在的風險因素，可能會導致液氫蒸發加劇，從而引起儲罐內壓力升高。通過HAZOP分析，準確地識別出了這一潛在路徑，為后續的風險管控提供了依據。
其次，LOPA計算現有泄放系統PFD = 0.01，需升級至SIL1。通過LOPA分析，對現有泄放系統的性能進行了評估，發現其PFD值較高，需要進行升級。升級至SIL1級可以提高泄放系統的可靠性，確保在出現超壓情況時能夠及時有效地泄放壓力。
然后，采用冗余壓力傳感器 + 雙通道邏輯處理器架構。冗余壓力傳感器可以提高壓力測量的準確性和可靠性，雙通道邏輯處理器架構可以確保在一個通道出現故障時，另一個通道仍然能夠正常工作，從而提高系統的安全性。
最后，結合QRA定量分析優化安全閥布置間距。QRA定量分析可以對安全閥的布置間距進行精確計算，根據計算結果進行優化布置，可以確保安全閥在不同工況下都能夠發揮最佳的作用。
五、挑戰與突破方向
（1）現存痛點
在實際應用中，HAZOP分析和SIL定級仍然面臨著一些挑戰。
人才斷層是一個嚴重的問題，兼具HAZOP和SIL能力的工程師缺口率達68%。HAZOP分析和SIL定級需要專業的知識和技能，對工程師的要求較高。然而，目前市場上具備這些能力的工程師數量相對較少，導致企業在實施相關工作時面臨人才短缺的困境。
數據孤島問題也比較突出，45%企業HAZOP報告與SIL驗算數據未打通。在企業的生產管理過程中，HAZOP報告和SIL驗算數據往往存儲在不同的系統中，數據之間缺乏有效的共享和流通。這不僅影響了工作效率，還可能導致信息的不準確和不及時。
標準沖突也是一個不容忽視的問題，不同國際標準的安全目標設定差異導致決策困難。在全球范圍內，不同的國家和地區可能采用不同的安全標準，這些標準的安全目標設定存在差異，給企業的決策帶來了困難。企業在進行HAZOP分析和SIL定級時，需要考慮不同標準的要求，增加了工作的復雜性。
（2）前沿探索
為了應對上述挑戰，一些企業和機構正在進行前沿探索。
數字孿生融合方面，某煉化企業構建了HAZOP - SIL數字鏡像，實現了風險模擬推演。數字孿生技術可以創建一個與實際生產系統完全相同的虛擬模型，通過對虛擬模型的模擬和分析，可以提前預測風險，并采取相應的措施進行防范。在HAZOP - SIL數字鏡像中，可以對各種風險場景進行模擬推演，為企業的決策提供依據。
區塊鏈存證方面，某化石集團試點分析報告上鏈，確保過程可追溯。區塊鏈技術具有去中心化、不可篡改、可追溯等特點，將分析報告上鏈可以確保報告的真實性和完整性，同時也方便對分析過程進行追溯和審計。
AI輔助決策方面，阿里云開發了風險管控大模型，準確率達專業工程師的92%。AI技術可以對大量的風險數據進行分析和挖掘，發現潛在的風險規律和趨勢。阿里云開發的風險管控大模型可以根據輸入的風險數據，快速準確地給出決策建議，其準確率達到了專業工程師的92%，為企業的風險管理提供了有力的支持。
結語：構建系統化防御體系
從HAZOP的風險“發現者”到SIL的“終結者”，這套雙保險機制體現了現代工業安全管理的精髓——系統化思維與精確化控制的完美統一。
當某光伏企業用HAZOP識別出硅烷泄漏風險，又通過SIL2定級部署激光氣體檢測系統時，我們看到的不僅是技術工具的疊加，更是安全文化從“經驗驅動”向“數據驅動”的質變。在過去，企業的安全管理往往依賴于經驗和直覺，缺乏科學的依據和精確的控制。而現在，通過HAZOP分析和SIL定級，企業可以利用數據和模型進行風險評估和管控，實現了安全管理的科學化和精確化。
未來隨著功能安全與網絡安全、物理安全的深度融合，這套方法論將煥發新的生命力。在工業4.0時代，工業生產越來越智能化、自動化，功能安全、網絡安全和物理安全之間的聯系也越來越緊密。將HAZOP分析和SIL定級與這些領域進行深度融合，可以構建更加完善的安全防御體系，為工業生產的安全穩定運行提供有力保障。
